Hoe onderzoek je de frequentie van <tc>Elle</tc> koninklijke?

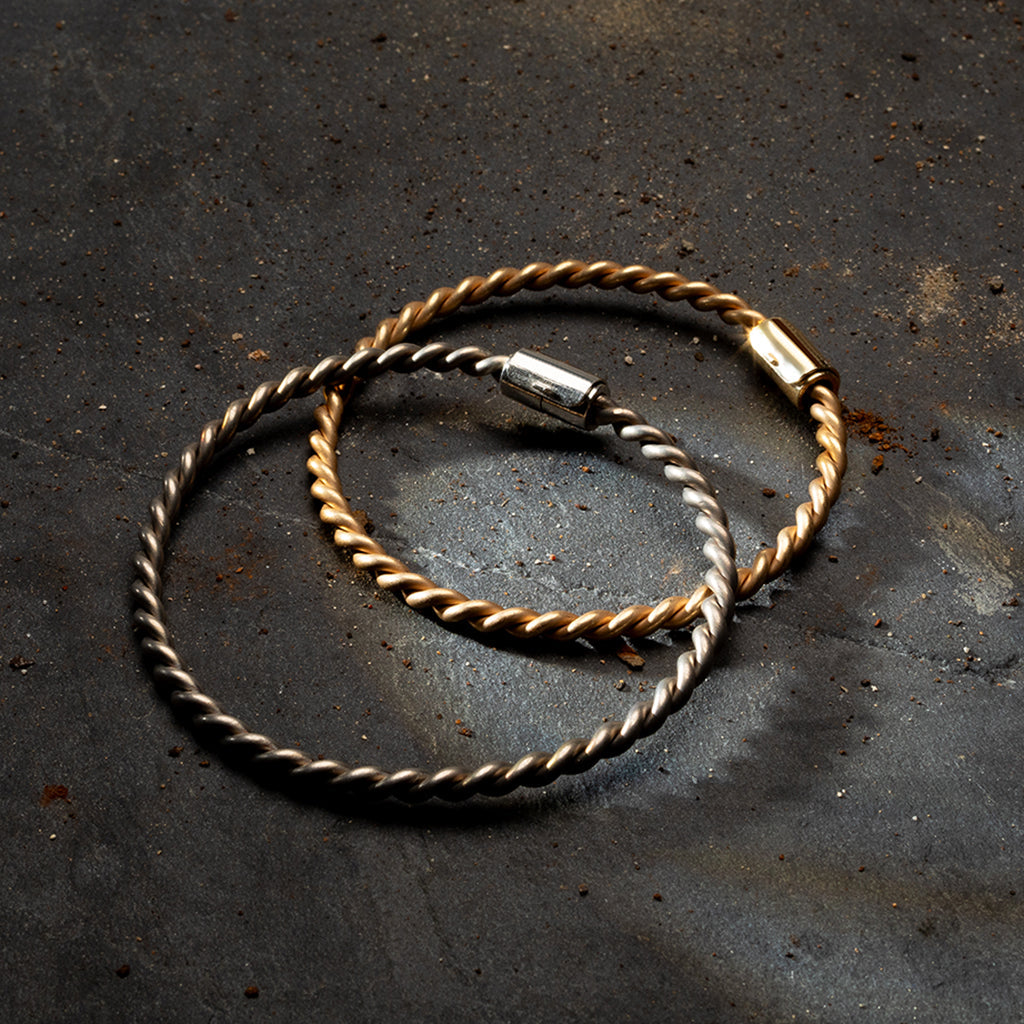

Om te controleren of de zogenaamde “Elle koninklijke” (dat wil zeggen een ring of een ander element met een omtrek die overeenkomt met de koninklijke Elle) daadwerkelijk “resoneert” op de opgegeven frequentie (meestal wordt informatie over ongeveer 144 MHz aangetroffen), kan men gebruikmaken van verschillende meetmethoden uit de radiotechniek en elektronica w.cz. (hoge frequenties). Hieronder geef ik enkele manieren en tips.

Gebruik van een antenne-analyzer

1. Apparatuur:
   • Het is het beste om te beschikken over een antenne-analyzer die het VHF-bereik dekt (bijv. tot 200–300 MHz).
   • Populaire modellen (zoals mini-VNA, NanoVNA, RigExpert, enz.) maken het mogelijk om de staande golfverhouding (SWR) en de reflectieparameter (S11) te meten in een opgegeven frequentiebereik.
   html
2. Aansluiting:
   • Als je een draadring hebt met een lengte van „Elleu koninklijke”, kun je proberen er een „lus” van te maken en deze aan te sluiten op de uitgang van de analyzer via een kort stuk coaxkabel, waarbij het belangrijk is om een goede aansluiting te waarborgen (bijvoorbeeld met behulp van een speciaal voorbereide houder of koppelsonde).
   • Je kunt ook capaciteits- of inductieve koppeling gebruiken – dat wil zeggen, de ring niet direct aansluiten, maar deze benaderen met een spoel of „meetlus” van de analyzer, zodat je de frequentie kunt registreren waarbij er een minimum transmissie optreedt (of een maximum van het teruggekaatste signaal).
3. Metingen:
   • Scan het frequentiebereik van, laten we zeggen, 50 MHz tot 200 MHz en observeer bij welke frequenties er een duidelijke „dip” (minimum) verschijnt in de S11-karakteristiek (of maximum S21, als we de mogelijkheid hebben voor tweepuntmeting).
   • Als er daadwerkelijk een duidelijke resonantiefrequentie rond de 144 MHz bestaat, zou dit zichtbaar moeten zijn in de grafiek.
4. Interpretatie van het resultaat:
   • Als de ring een goed gedefinieerde resonantiefrequentie rond de 144 MHz had, zou je een duidelijk minimum zien.
   • Het is echter belangrijk om te onthouden dat zo'n "naakte" ring in de praktijk meer dan één resonantie kan hebben (dit hangt af van m.in. de vorm, doorsnede van de draad, kwaliteit van de verbindingen, omgevingsomstandigheden).

Methode met een GDO-apparaat (Grid Dip Oscillator)

1. Apparatuur:
   • Classieke GDO (momenteel minder populair, maar nog steeds te vinden onder radioamateurs).
2. Werking:
   • Dit apparaat genereert een signaal w.cz.in een breed scala en meet de "dip" van de netstroom (in oudere buizenconstructies) of een vergelijkbaar effect in transistorversies - op het moment dat de geteste schakeling in resonantie komt met het gegenereerde signaal.
3. Meetprocedure:
   • Plaats de ring (Elle koninklijk) dicht bij de GDO-spoel.
   • Stem de generator af op een bereik van ongeveer 100–200 MHz en observeer of op een bepaald moment de indicator (de meter ingebouwd in de GDO) een duidelijke dip aangeeft.
   • Lees vervolgens de frequentie af (of een benaderende waarde van de schaal van het instrument).
4. Voordelen en beperkingen:
   • Eenvoudige methode, maar vereist enige oefening, omdat de GDO een "goed gevoel" voor de afstand van de sonde tot het te meten object vereist om de meting betrouwbaar te maken.
   • De nauwkeurigheid van de frequentieaflezing hangt af van de kwaliteit en kalibratie van de GDO.
   html

Gebruik van een signaalgenerator en een veldsterkte meter (field strength meter)

1. Apparatuur:
   • Generator w.cz. met de mogelijkheid om de frequentie in te stellen in het bereik van bijvoorbeeld 100–200 MHz en het vermogen te regelen.
   • Eenvoudige veldsterkte meter (Field Strength Meter) of zelfs een kleine ontvangstantenne met een SDR-ontvanger (Software Defined Radio) aangesloten.
2. Procedure:
   • Stel de generator in op de gekozen frequentie en plaats een ring in de buurt (enkele centimeters)Elle.
   • Door de frequentie van de generator te veranderen rond 140–150 MHz, observeer je het signaalniveau in de meter.
   • Wanneer je de resonantiefrequentie bereikt, kan het signaalniveau dat door de meter wordt geregistreerd (of de daling van het signaal, afhankelijk van de opbouw van de schakeling) duidelijk veranderen.
3. Nauwkeurigheid:
   • De methode is meer "hands-on" en kan een paar pogingen vereisen, maar stelt in staat om resonantie in de buurt van het verwachte bereik te detecteren.

Factoren om op te letten

1. Omgeving:
   • Resonantie kan variëren afhankelijk van of de ring in de hand wordt gehouden of op een bureau ligt, op welke afstand van metalen voorwerpen, enz.
   • Hoe hoger de frequentie, hoe meer dergelijke factoren van belang zijn.
2. Precisie van uitvoering:
   • De resonantiefrequentie hangt ook af van de diameter of doorsnede van de draad.
   • Ook de kwaliteit van de verbindingen (als de ring is gesoldeerd) en of er een laag oxiden op het oppervlak zit, hebben invloed.
   • De werkelijke resonantie kan iets afwijken van de theoretische 144 MHz (bijvoorbeeld 142 of 146 MHz).
3. Metingen vs. "energie-theorie":
   • Als we het hebben over de koninklijke kubus in de esoterische of radiësthetische context, zijn de vaak genoemde waarden (bijv. 144 MHz) het resultaat van theorieën die verband houden met heilige geometrie of de zogenaamde "kosmische harmonie."
   • Bij een strikt fysieke meting kan blijken dat de resonantie dichter bij 140 of 150 MHz ligt.
   • De resonantie kan ook moeilijk waarneembaar zijn als de ring niet aan de exacte afmetingen voldoet of niet als een klassieke resonantiekring wordt beschouwd.
4. Herhaalbaarheid:
   • Om een herhaalbaar resultaat te verkrijgen, is het het beste om metingen onder dezelfde omstandigheden uit te voeren (dezelfde positie van de ring, dezelfde afstand tot het apparaat, enz.).

Samenvatting

De eenvoudigste en meest transparante methode is het gebruik van een antenne-analyzer of VNA (Vector Network Analyzer), waarmee je precies kunt zien waar het minimum of maximum van de resonantiecurve zich bevindt.

• GDO (Grid Dip Oscillator): Dit is een traditioneel hulpmiddel voor radioamateurs – vrij eenvoudig in gebruik, hoewel minder nauwkeurig dan moderne analyzers.
• Generator + sonde: Dit is ook een mogelijke methode, hoewel het meer improvisatie vereist en minder "automatisch" is.

Vergeet niet dat het in de praktijk moeilijk kan zijn om een perfect "schone" resonantie rond precies 144 MHz te verkrijgen. Verschillen van enkele MHz zijn normaal, afhankelijk van hoe nauwkeurig de ring is gemaakt en in welke meetomgeving deze zich bevindt.

Als je er zeker van wilt zijn dat jouw Elle koninklijk resoneert op een specifieke frequentie, probeer dan iemand te vinden (bijvoorbeeld een radioamateur, een elektronica-ingenieur w.cz.) met de juiste meetapparatuur. Een gezamenlijke korte sessie met een analyzer zal de werkelijke resonantiefrequentie eenduidig kunnen bepalen.
